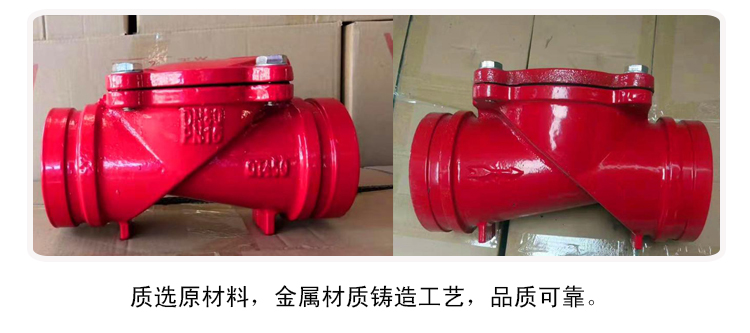

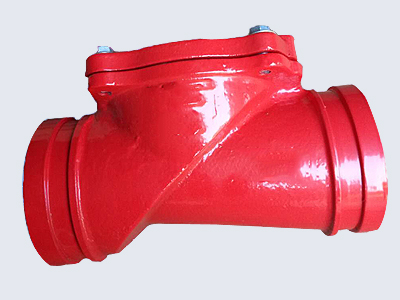

溝槽橡膠瓣止回閥
溝槽橡膠瓣止回閥（鑄鐵溝槽式止回閥，溝槽立式橡膠瓣止回閥），溝槽橡膠瓣止回閥安裝快速,簡易,安全,可靠,不受安裝場地限制,便于管道與閥門的維修保養,有隔振隔音與相應的角度范圍內有克服管道連 接不同軸而產生仿差,解決溫差所產生熱脹冷縮等優點。
產地：河北省>滄州
供應商：泊頭市志高閥門制造有限公司
訂購服務熱線：
0317-8336307 15733708887 13292769766
溝槽橡膠瓣止回閥詳細產品介紹
溝槽橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，H84X橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。
溝槽橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。此閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。溝槽橡膠瓣止回閥的封圈采用傾斜設計,關閉時 間短,可減小水錘壓力。閥瓣采用于腈耐油橡膠與鋼板經高溫壓制而成,耐沖刷,密封性能好。
溝槽橡膠瓣止回閥具有安裝快速,簡易,安全,可靠,不受安裝場地限制,便于管道與閥門的維修保養,有隔振隔音與相應的角度范圍內有克服管道連 接不同軸而產生仿差,解決溫差所產生熱脹冷縮等優點。廣泛應用于輸送流體管道的給排水,消防,空調,燃氣,石油,化工,水處理,市政,造船等管道工程作為控制流體作用。
溝槽橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。此閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。溝槽橡膠瓣止回閥的封圈采用傾斜設計,關閉時 間短,可減小水錘壓力。閥瓣采用于腈耐油橡膠與鋼板經高溫壓制而成,耐沖刷,密封性能好。
溝槽橡膠瓣止回閥H84X-16Q主要技術參數
公稱壓力 | 1.OMPa | 1.6MPa | 2.5MPa | |
試驗壓力 | 殼體強度 | 1.5MPa | 2.4MPa | 3.75MPa |
密封性能 | 1.1MPa | 1.76MPa | 2.75MPa | |
閥體材質 | 灰鑄鐵HT200,球墨鑄鐵QT450 | |||
密封面材質 | 乙腈橡膠 | |||
工作溫度 | ≤80℃ | |||
溝槽橡膠瓣止回閥H84X-16Q主要零件材料
產品類型 | 材質 | ||
閥體 | 閥蓋 | 閥板 | |
灰鑄鐵 | HT200 | HT200 | 整體包膠 |
球墨鑄鐵 | QT450 | QT450 | 整體包膠 |
溝槽橡膠瓣止回閥H84X-16Q主要外形尺寸
公稱通徑 | L | H | D | A1 | B1 | C |
DN50 | 210 | 130 | 57/60 | 14.5 | 9.5 | 2.2 |
DN65 | 220 | 145 | 76 | 14.5 | 9.5 | 2.2 |
DN80 | 238 | 150 | 89 | 14.5 | 9.5 | 2.2 |
DN98 | 287 | 175 | 108/114 | 16 | 9.5 | 2.2 |
DN125 | 303 | 205 | 133/140 | 16 | 9.5 | 2.2 |
DN150 | 332 | 225 | 159/165/168 | 16 | 9.5 | 2.2 |
DN200 | 400 | 300 | 219 | 19 | 13 | 2.5 |
DN250 | 273 | 19 | 13 | 2.5 | ||
DN300 | 325 | 19 | 13 | 3.3 | ||
DN350 | / | / | 377 | 25 | 13 | 3.3 |
DN400 | / | / | 426 | 25 | 13 | 5.5 |
DN450 | / | / | 480 | 25 | 13 | 5.5 |
DN500 | / | / | 530 | 25 | 13 | 5.5 |
DN600 | / | / | 630 | 25 | 13 | 5.5 |
